DF-610
HEE

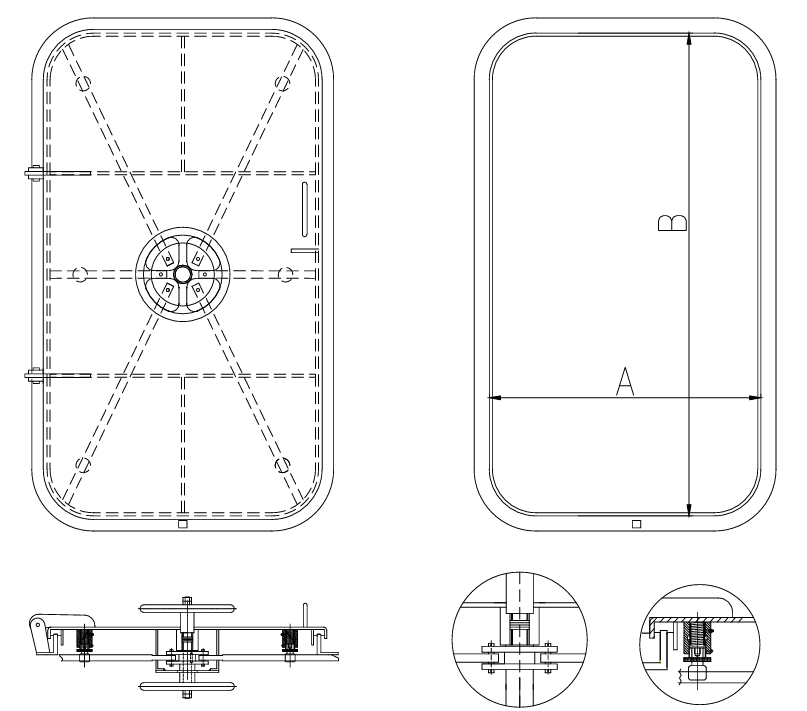

ACTION RAPIDE PORTE ÉTANCHE
| Non. | Nom et spécifications | Matériel |
| 1 | ASSEMBLAGE DU PANNEAU DE PORTE | STEEL |
| 2 | ASSEMBLAGE D'HILOIRE | STEEL |
| 3 | BRAS DE CHIEN | INOXYDABLE |
| 4 | BARRE DE RAIDISSEUR | INOXYDABLE |
| 5 | ASSEMBLAGE D'AXE DE CHARNIÈRE | INOXYDABLE |
| 6 | ASSEMBLAGE DU VOLANT | INOXYDABLE |
| 7 | ARBRE CENTRAL | INOXYDABLE |
| 8 | ÉCROU | NÉOPRÈNE |
| 9 | ENSEMBLE DE GUIDAGE PIVOTANT | NYLON |
| 10 | JOINT DE PORTE | INOXYDABLE |
| 11 | SAISIR LE MARTEAU | STEEL |
| 12 | Moraillon de verrouillage | STEEL |
| 13 | COSSE DE CENTRAGE DE PORTE | STEEL |
| 14 | BAGUE | NYLON |
| 15 | EMBALLAGE | GRAPHITE |
| 16 | PINCE À BRAS DE CHIEN | STEEL |
| 17 | ASSEMBLAGE DE BLOC ROTATIF | STEEL |
| 18 | BOUTON DE RÉGLAGE | STEEL |
| 19 | GUIDE PIVOTANT | BARRES |
| 20 | GRAISSEUR | INOXYDABLE |
| 21 | RESSORT DE GUIDAGE PIVOTANT | INOXYDABLE |
| TABLEAU DE SPÉCIFICATIONS DE LA PORTE ÉTANCHE À ACTION RAPIDE À DROITE | |||||||
| Numéro de modèle. | TAILLE | A | B | DIMENSIONS DE DÉCOUPE | POIDS | ||
| A | B | RAYON | KG. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
| GAUCHE TABLEAU DE SPÉCIFICATIONS DES PORTES ÉTANCHES À ACTION RAPIDE | |||||||
| Numéro de modèle. | TAILLE | A | B | DIMENSIONS DE DÉCOUPE | POIDS | ||
| A | B | RAYON | KG. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
ACTION RAPIDE PORTE ÉTANCHE
| Non. | Nom et spécifications | Matériel |
| 1 | ASSEMBLAGE DU PANNEAU DE PORTE | STEEL |
| 2 | ASSEMBLAGE D'HILOIRE | STEEL |
| 3 | BRAS DE CHIEN | INOXYDABLE |
| 4 | BARRE DE RAIDISSEUR | INOXYDABLE |
| 5 | ASSEMBLAGE D'AXE DE CHARNIÈRE | INOXYDABLE |
| 6 | ASSEMBLAGE DU VOLANT | INOXYDABLE |
| 7 | ARBRE CENTRAL | INOXYDABLE |
| 8 | ÉCROU | NÉOPRÈNE |
| 9 | ENSEMBLE DE GUIDAGE PIVOTANT | NYLON |
| 10 | JOINT DE PORTE | INOXYDABLE |
| 11 | SAISIR LE MARTEAU | STEEL |
| 12 | Moraillon de verrouillage | STEEL |
| 13 | COSSE DE CENTRAGE DE PORTE | STEEL |
| 14 | BAGUE | NYLON |
| 15 | EMBALLAGE | GRAPHITE |
| 16 | PINCE À BRAS DE CHIEN | STEEL |
| 17 | ASSEMBLAGE DE BLOC ROTATIF | STEEL |
| 18 | BOUTON DE RÉGLAGE | STEEL |
| 19 | GUIDE PIVOTANT | BARRES |
| 20 | GRAISSEUR | INOXYDABLE |
| 21 | RESSORT DE GUIDAGE PIVOTANT | INOXYDABLE |
| TABLEAU DE SPÉCIFICATIONS DE LA PORTE ÉTANCHE À ACTION RAPIDE À DROITE | |||||||
| Numéro de modèle. | TAILLE | A | B | DIMENSIONS DE DÉCOUPE | POIDS | ||
| A | B | RAYON | KG. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
| GAUCHE TABLEAU DE SPÉCIFICATIONS DES PORTES ÉTANCHES À ACTION RAPIDE | |||||||
| Numéro de modèle. | TAILLE | A | B | DIMENSIONS DE DÉCOUPE | POIDS | ||
| A | B | RAYON | KG. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
