DF-343-5
HEE

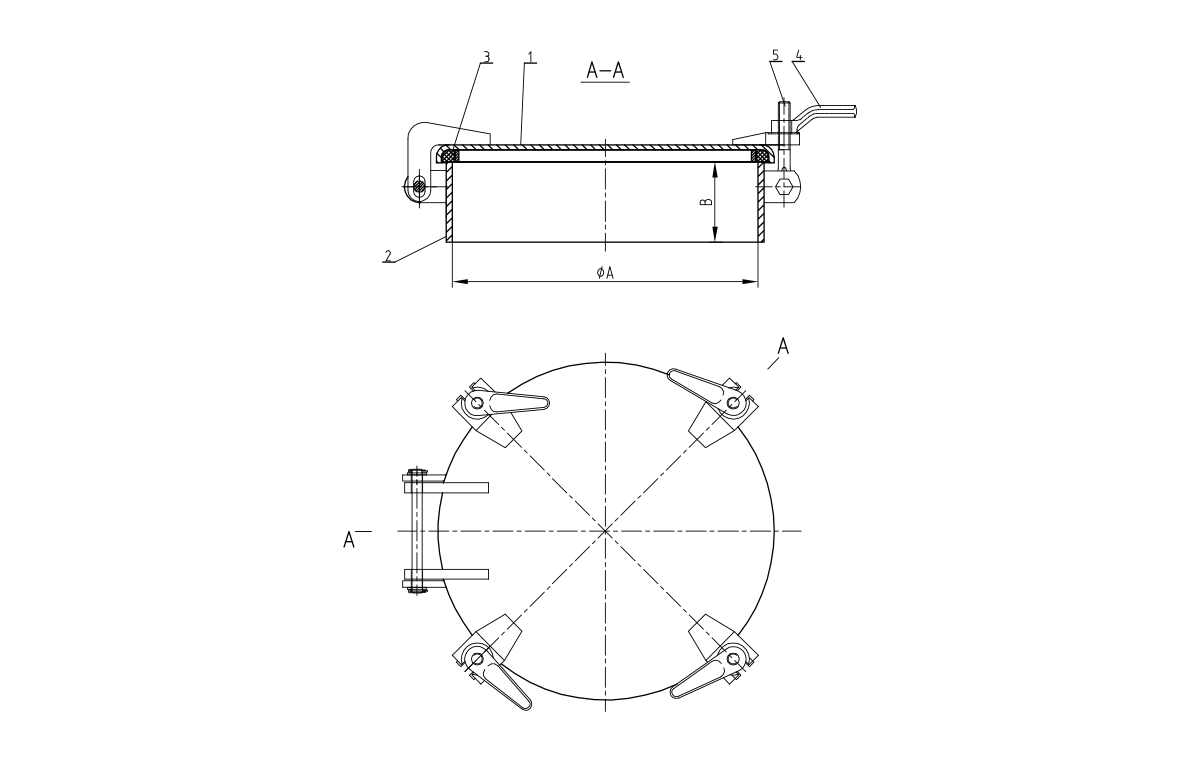

DF-343-5 4 Hatchez étanche à eau surélevée du chien
Modèle no. | Φa | B | Wt. (LBS) |
| DF-343-5 | 19 ' | 5 ' | 99 |
| NON. | Nom et spécifications | Qté | Matériel |
| 1 | COUVERTURE | 1 | STEEL |
| 2 | Coaming | 1 | STEEL |
| 3 | Joint | 1 | Néoprène |
| 4 | Poignée de chien | 4 | Fonte |
| 5 | Tumble | 4 | BRONZE |
Le DF-343-5 4 4 halage à eau surélevée sur les chiens s'appuie sur les performances éprouvées de conceptions à quatre chiens avec des améliorations spécialisées pour les environnements marins exigeants. Développé spécifiquement pour les navires opérant dans les régions côtières et offshore, cette trappe intègre des caractéristiques de qualité militaire dans une solution d'accès commercial. Mesurant 22 × 18 pouces et pesant 135 lb, il offre un accès élargi par rapport aux modèles standard à 4 chiens tout en maintenant la simplicité opérationnelle qui rend cette configuration populaire. Le DF-343-5 est particulièrement valorisé pour sa capacité à résister aux vibrations et aux charges dynamiques rencontrées dans les vaisseaux d'alimentation offshore et les bateaux de travail.
Chacun des quatre chiens à ressort intègre un mécanisme de détente de verrouillage qui empêche le relâchement sous vibration continue, une caractéristique critique pour les applications offshore. Les chiens maintiennent une force de compression cohérente (150 lb par chien) même lors de l'opération prolongée en mer agitée, garantissant que le sceau reste intact malgré le mouvement des vaisseaux. Ce système élimine la nécessité de re-redirigez fréquents communs avec les verrous standard pour chiens.
Le cadre utilise une plaque d'acier d'épaisseur de 1/4 de pouce avec des coins renforcés pour distribuer des charges à travers la structure du pont, empêchant la concentration de contraintes autour de l'ouverture. Le couvercle de la trappe comprend un dessous côtelé qui augmente la rigidité sans gain de poids significatif, ce qui lui permet de prendre en charge les charges d'équipement du pont allant jusqu'à 500 lb lorsqu'ils sont correctement installés. Toutes les soudures structurelles répondent aux normes maritimes AWS D1.1 pour la force et la durabilité.
Au-delà des revêtements marins standard, le DF-343-5 incorpore 316 en acier inoxydable pour toutes les pièces mobiles, y compris les assemblages pour chiens, les épingles à charnière et les attaches. Le cadre reçoit une amorce époxy en deux parties suivie d'une couche de finition en polyuréthane, offrant une résistance supérieure au spray salin et à l'exposition chimique. Cette protection améliorée de corrosion étend les intervalles de maintenance dans des environnements offshore durs.
Le DF-343-5 intègre des détenteurs résistants aux vibrations, une construction en acier à calibre lourde et 316 composants en acier inoxydable spécialement conçus pour les environnements offshore, offrant une durée de vie de 30% plus longue dans des conditions exigeantes par rapport aux modèles commerciaux standard.
La trappe est certifiée pour répondre aux exigences ABS pour les fermetures étanches et se conforme aux réglementations CFR USCG 46 pour les raccords d'accès aux navires. Il convient à l'installation dans des navires réglementés par Solas nécessitant des performances documentées étanchées à l'eau.
Les chiens à printemps doivent être inspectés mensuellement pour un fonctionnement approprié, avec une lubrification utilisant la graisse de qualité marine tous les trois mois. Dans des conditions de fonctionnement normales, les mécanismes de détente maintiennent l'étalonnage pour plus de 2 000 cycles de fonctionnement avant le réglage.
Le DF-343-5 maintient les fonctionnalités de -35 ° C à 90 ° C (-31 ° F à 194 ° F), le joint de nitrile conservant l'élasticité sur toute cette gamme. Cette large tolérance à la température le rend adapté à un fonctionnement global de l'Arctique aux régions tropicales.
Oui, le DF-343-5 dispose d'un motif de montage universel compatible avec la plupart des découpes de hayon de 22 × 18 pouces standard, permettant la modernisation sans modifications majeures du pont. Des plaques d'adaptateur sont disponibles pour les installations non standard nécessitant une altération minimale du pont.
