Choisir la bonne cale marine n’est pas une décision mineure en matière d’aménagement de pont. Dans les opérations d'amarrage réelles, la cale affecte la façon dont la ligne est guidée, la quantité de friction générée, la sécurité avec laquelle la charge est transférée et la fluidité avec laquelle le navire peut être amarré ou sécurisé. Les cales sont des accessoires de manutention de ligne de base utilisés pour guider les cordes d'amarrage et de remorquage de l'intérieur vers l'extérieur, et différents types de cales sont conçus pour différentes priorités opérationnelles. Votre propre site indique déjà que les types ouverts, fermés, Panama et à rouleaux remplissent chacun des rôles différents dans la manutention des lignes et la sécurité des navires.
Pour les acheteurs, les chantiers navals et les entrepreneurs maritimes, le problème est que ces produits peuvent se ressembler dans un catalogue tout en fonctionnant de manière très différente. Une cale ouverte , une cale Panama et une cale à rouleaux guident toutes les amarres, mais elles ne sont pas choisies pour les mêmes situations. La bonne sélection dépend du mouvement de la ligne, de la disposition des postes d'amarrage, de la taille du navire, des considérations liées à l'usure des câbles et de la question de savoir si le projet doit répondre à des normes spécifiques telles que celles liées au canal de Panama ou aux exigences ISO/JIS/DIN.
Dans ce guide, nous comparerons les trois types de cales d'un point de vue pratique et expliquerons comment les acheteurs peuvent choisir l'option la plus adaptée à leur projet.
Une cale est plus qu'une ouverture métallique sur le pont ou le pavois. Il contrôle la trajectoire de la ligne d'amarrage et influence le comportement de la ligne sous charge. Si la ligne est mal guidée, la friction peut augmenter, l'usure peut s'accélérer et la ligne peut ne pas aboutir proprement à la borne, au bitt ou au treuil. Dans des conditions d'accostage exigeantes, un mauvais type de cale peut rendre la manipulation moins efficace et augmenter les contraintes sur le câble et sur la disposition du pont.
C'est pourquoi la sélection des cales doit commencer par les conditions de fonctionnement plutôt que par l'apparence du produit. Les acheteurs doivent demander où la ligne entre ou sort, si l'angle de la ligne change pendant l'utilisation, si le navire peut faire face à un mouvement dynamique au poste à quai et si les spécifications nécessitent une forme de cale standard telle qu'une cale Panama.
Une cale ouverte est un raccord de guidage de ligne marine avec une conception à gorge ouverte qui permet aux cordes d'amarrage de passer plus librement qu'une cale de forme fermée. Dans la pratique, les acheteurs utilisent souvent des cales ouvertes où la commodité de manipulation de la ligne et une entrée/sortie plus facile sont importantes. Votre contenu existant regroupe déjà les cales ouvertes parmi les types de cales de bord standard utilisés pour guider et sécuriser les lignes, et les fournisseurs les distinguent généralement des conceptions plus fermées ou spécifiques aux canaux.
En raison de sa géométrie plus ouverte, ce type peut être pratique lorsque le trajet de la ligne est moins contraint ou lorsque l'opérateur souhaite une manipulation plus facile lors des opérations d'amarrage. Cependant, la forme plus ouverte signifie également que les acheteurs doivent prêter une attention particulière à la question de savoir si l'angle d'attaque et le comportement de la corde attendus sont adaptés à cette conception.

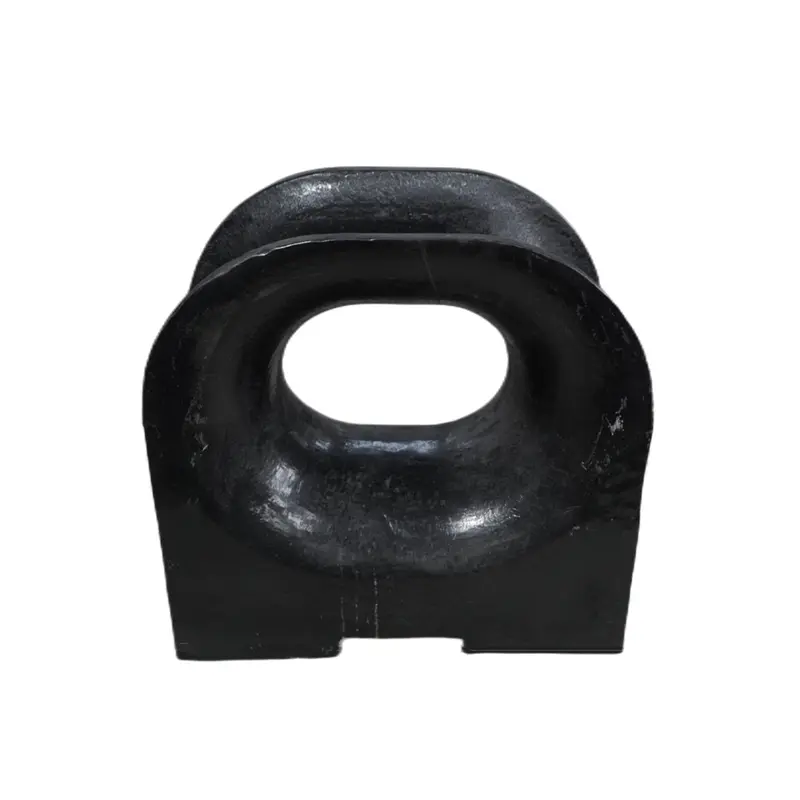

Une cale Panama est un accessoire d'amarrage spécialisé conçu pour la manipulation sûre des lignes sur les grands navires et pour le respect des exigences liées au canal de Panama. L'ISO identifie les cales de Panama selon la norme ISO 13728 , et la norme indique que ces cales sont destinées aux navires passant par les écluses du canal de Panama, où les navires sont généralement assistés par des locomotives utilisant des câbles de remorquage en acier et par des remorqueurs. Votre site Web propose également des produits de cale Panama pour les applications d'ingénierie océanique et navale.
En termes d'achat, cela signifie qu'une cale Panama n'est pas seulement une alternative générique à toute autre cale. Il est généralement sélectionné lorsque le type de navire, l'itinéraire ou les spécifications du projet nécessitent des dispositions d'amarrage/remorquage compatibles avec le canal ou lorsque l'acheteur travaille selon les exigences ISO/JIS/DIN en matière d'équipement de pont. Les fournisseurs distinguent également généralement les cales Panama montées sur le pont et celles montées sur le pavois dans le cadre de ces normes.
Une cale à rouleaux intègre un ou plusieurs rouleaux pour aider la ligne d'amarrage à se déplacer plus facilement et réduire la friction lors de la manipulation de la ligne. Plusieurs sources d'équipement marin décrivent les cales à rouleaux comme des raccords qui réduisent l'abrasion des câbles et permettent un mouvement plus fluide, en particulier lorsque les lignes sont longues, fortement chargées ou sujettes à des mouvements pendant l'accostage. Votre propre catalogue de produits comprend également des produits de type cale à rouleau unique et guide-câble à rouleaux, démontrant que cette fonction de contrôle de friction fait déjà partie de votre offre de produits.
Cela rend les cales à rouleaux particulièrement utiles lorsque l'angle de la ligne change pendant le fonctionnement ou lorsque le mouvement de la marée, des vagues ou du poste d'amarrage fait que la ligne travaille contre le raccord. Dans ces situations, le rouleau aide la ligne à se déplacer avec moins de frottement qu’une cale à surface fixe.
| Type de cale | Caractéristique de conception principale | Avantage principal Sélection typique | Condition de fonctionnement |
|---|---|---|---|
| Cache ouverte | Gorge ouverte / laisse de corde plus facile | Passage de ligne plus facile et commodité de manipulation | Conseils généraux d'amarrage là où l'accès libre est utile |
| Panama Chock | Cale fermée orientée vers le canal, construite selon des normes définies | Guidage de ligne robuste et standardisé pour les applications sur canaux et grands navires | Canal de Panama ou projets standards |
| Roller | Rouleaux intégrés | Friction réduite et usure réduite de la corde pendant le mouvement | Manipulation dynamique de la corde et contrôle du frottement |
La différence pratique ne réside pas simplement dans la forme. C'est ainsi que la cale gère le câble dans des conditions réelles d'exploitation. Les cales ouvertes mettent l'accent sur l'ouverture de la manipulation, les cales Panama mettent l'accent sur un guidage sécurisé standard et les cales à rouleaux mettent l'accent sur un déplacement plus fluide du câble et une abrasion réduite.
La plus grande différence opérationnelle entre ces trois options réside dans la manière dont elles gèrent le contact avec la corde.
Une cale ouverte donne généralement à l'opérateur un chemin de guidage plus simple et plus ouvert, mais le câble repose toujours sur une surface fixe. Une cale Panama guide également la ligne à travers une ouverture définie, généralement avec une géométrie fermée plus contrôlée destinée à une utilisation intensive et standard. Une cale à rouleaux , en revanche, est spécifiquement destinée à réduire la friction en permettant au câble de se déplacer sur les rouleaux plutôt que uniquement sur une surface de contact fixe en acier. Les fournisseurs et les références techniques décrivent systématiquement les cales à rouleaux comme étant appropriées là où la réduction de l'usure du câble et un mouvement plus fluide sont importants.
Cela dit, les acheteurs ne doivent pas supposer que le « rouleau » est toujours meilleur dans toutes les situations. Le type de corde, l’angle d’avance, le mouvement de la ligne et l’état du poste d’amarrage comptent tous. Même les fabricants de câbles notent que le choix entre des raccords à contact de câble fermés et à rouleaux dépend du comportement et de l'application du câble, et pas seulement de l'idée que les pièces mobiles résolvent automatiquement tous les problèmes d'usure.
Le meilleur type de cale dépend fortement de la manière dont le navire s'amarre et de l'endroit où passe la ligne.
| prioritaire | Choix plus approprié dans de nombreux cas | Pourquoi |
|---|---|---|
| Amarrage polyvalent avec câble simple | Cache ouverte | Guidage de corde simple et manipulation facilitée |
| Projets avec canal de Panama ou exigences spécifiques aux normes | Panama Chock | Correspond aux exigences des raccords de canal/standard |
| Lignes d'amarrage avec plus de mouvement, de changement d'angle ou de problème d'abrasion | Roller | Aide à réduire la friction et à faciliter le déplacement de la ligne |
| Grand navire commercial avec disposition d'amarrage définie par les spécifications | Panama Chock | Souvent sélectionné par exigence de conception plutôt que par préférence |
| Conditions d'amarrage avec chargement dynamique ou mouvement de ligne | Roller | Meilleur pour gérer le déplacement de la corde dans des conditions changeantes |
En d’autres termes, les acheteurs doivent d’abord choisir en fonction des conditions de fonctionnement et ensuite du nom du catalogue. Une cale Panama pourrait être la bonne réponse car le projet l’exige. Une cale à rouleaux peut être la bonne solution car le chemin de câble bouge et la friction est un problème sérieux. Une cale ouverte peut être la solution la plus pratique lorsque la manipulation de la ligne est simple et que la géométrie ouverte plus simple fonctionne bien.
Pour les équipements de pont marin, les normes sont importantes car les spécifications du projet définissent souvent non seulement la taille mais également la forme, la méthode de montage et les conditions de travail attendues. Pour les cales de Panama , la référence la plus importante est la norme ISO 13728 , qui couvre spécifiquement les cales de Panama pour les navires empruntant le canal de Panama. Les références du marché montrent également que les acheteurs comparent généralement les normes ISO, JIS, DIN et NS lors de la sélection des cales d'amarrage, en particulier pour les navires construits selon différentes attentes régionales ou de classe.
Avant de commander, les acheteurs doivent vérifier :
si le cahier des charges du projet nomme une norme requise
si la cale est montée sur le pont ou sur le pavois
la charge de travail sécuritaire ou l'état requis du câble/fil de remorquage
taille de corde et type de ligne
position d'installation et angle d'inclinaison
exigences en matière de matériaux et de protection contre la corrosion
attentes en matière d'approbation de classe ou de propriétaire, le cas échéant
Ceci est particulièrement important pour les cales du Panama, car la conformité au canal et aux normes peut être une véritable exigence du projet plutôt qu'une préférence.
Une erreur courante consiste à choisir uniquement en fonction de l’apparence. Les cales qui semblent similaires sur les photos peuvent se comporter de manière très différente avec les amarres en mouvement. Un autre ignore le chemin de corde lui-même. Un raccord qui fonctionne sur une laisse simple peut fonctionner mal lorsque la ligne change de direction ou fonctionne sous l'effet d'un mouvement.
Une troisième erreur consiste à confondre une cale à rouleau avec un guide-câble à rouleau ou à supposer qu'ils sont entièrement interchangeables. Les références de l'industrie séparent régulièrement les cales des chaumards car, bien que les deux lignes directrices soient, les chaumards sont plus spécifiquement associés à la redirection de la ligne et à la réduction du frottement, tandis que les cales sont toujours des accessoires d'amarrage distincts avec leurs propres rôles de conception. Étant donné que votre propre site propose à la fois des produits liés aux cales et aux chaumards à rouleaux, cette distinction mérite particulièrement d'être claire dans votre contenu.
Une quatrième erreur est de ne pas vérifier les normes. Si les spécifications d'un navire ou d'un propriétaire nécessitent des cales Panama ou une certaine famille de normes, la sélection d'une cale ouverte générale simplement parce qu'elle est moins chère peut créer des problèmes de conformité ou de conception ultérieurement.
La meilleure façon de choisir entre une cale Panama à , cale ouverte et une cale à rouleaux est de commencer par le scénario d'amarrage réel :
Le tracé de la ligne est-il simple ou dynamique ?
La réduction des frottements est-elle une préoccupation majeure ?
Le cahier des charges du projet exige-t-il des raccords conformes aux normes Panama ?
Le navire sera-t-il confronté au transit sur le canal, au remorquage intensif ou au mouvement dynamique du poste d'amarrage ?
La position de montage est-elle sur le pont ou le pavois ?
Si le projet est axé sur des normes ou lié au canal, la réponse pointe souvent vers un blocage au Panama . Si le mouvement et l’usure du câble constituent la principale préoccupation, une cale à rouleau est souvent plus adaptée. Si le câble est simple et que l'acheteur souhaite un raccord pratique à usage général, une cale ouverte peut être le meilleur choix.
Lorsque l'on compare la cale ouverte, la cale Panama et la cale à rouleaux , le bon choix ne concerne pas le raccord qui est « le meilleur » en général. Il s'agit de savoir lequel correspond le mieux au comportement du câble, à l'état du poste d'amarrage, aux exigences du navire et à l'environnement des spécifications du projet. Les cales sont des accessoires d'amarrage essentiels et leur rôle dans le guidage de la ligne, le contrôle du frottement et la sécurité de fonctionnement ne doit pas être traité comme un détail mineur.
Pour les acheteurs, un meilleur processus de sélection commence par trois questions :
que fait la ligne ? Quelle norme le projet exige-t-il ? Quelle condition de fonctionnement crée le plus de risque ?
Une fois que ces éléments sont clairs, il devient beaucoup plus facile de décider si une cale ouverte, une cale Panama ou une cale à rouleaux est la solution la plus appropriée.
