Single Bitt vs Double Bitt vs Kevel : quel raccord d'amarrage est le meilleur ?

Dans la conception de ponts marins et la planification de systèmes d'amarrage, le choix du raccord d'amarrage a un impact direct sur l'efficacité de la manipulation des câbles, la sécurité du pont, le contrôle de la ligne et la fiabilité opérationnelle . Que le projet implique un bateau de travail, un cargo, une embarcation portuaire, une unité offshore ou une installation portuaire, le choix du mauvais raccord peut entraîner des opérations de pont difficiles, une disposition inefficace des lignes ou une usure inutile des cordes d'amarrage.

Parmi les options les plus courantes, les bitts simples , , les bitts doubles et les kevels sont tous largement utilisés, mais ils ne sont pas interchangeables dans toutes les situations. Chaque type est conçu autour d'un équilibre différent en termes de capacité de charge, de disposition des câbles, de commodité d'utilisation et d'objectif d'installation..

Cet article explique les différences entre les bitts simples, les bitts doubles et les kevels, et aide les chantiers navals, les entrepreneurs maritimes et les acheteurs de projets à évaluer quelle option est la meilleure pour des applications spécifiques.

Pourquoi la sélection des équipements d'amarrage affecte les opérations du pont

Les équipements d'amarrage ne sont pas seulement du matériel monté sur le pont. Ils façonnent la manière dont les amarres sont conduites, sécurisées, tendues et relâchées lors des opérations quotidiennes du navire.

Un bon ajustement peut contribuer à améliorer :

• contrôle de la ligne pendant l'accostage et le désamarrage

• disposition sécurisée des cordes sur le pont

• efficacité de travail pour les équipages de pont

• transfert de charge à la structure du pont

• durabilité à long terme sous des cycles d'amarrage répétés

Un mauvais ajustement peut créer des problèmes tels que :

• mauvais angles de passage de la corde

• chevauchement ou glissement de la corde

• espace de stockage limité pour plusieurs lignes

• opération difficile dans les zones de pont étroites

• contrainte locale plus élevée sur la fondation du tablier

Pour cette raison, la sélection des équipements d'amarrage doit toujours être considérée comme faisant partie du plan global d'exploitation du pont, et non seulement comme un achat de composants.

Qu'est-ce qu'un seul bit ?

Un bitt simple est un dispositif d'amarrage construit autour d' un poteau vertical monté sur le pont ou sur la structure de support. Il constitue un point simple et compact pour sécuriser une amarre.

Les bitts simples sont souvent choisis là où :

• une seule ligne doit être traitée à la fois

• l'espace sur le pont est limité

• la disposition du navire nécessite un montage compact

• la disposition d'amarrage est relativement simple

Parce que la structure est simple, les bitts uniques sont souvent utilisés dans des applications où l'efficacité de l'espace et les fonctionnalités de base sont plus importantes que la gestion simultanée de plusieurs lignes.

Caractéristiques typiques d'un seul bit

• Un poteau vertical

• Encombrement compact

• Méthode simple de fixation de la corde

• Convient aux arrangements d'amarrage plus légers ou plus simples

• Souvent utilisé sur des navires plus petits ou dans des espaces de pont limités

Un mors simple peut être efficace et économique, mais il offre moins de flexibilité qu'un mors double lorsqu'une manipulation de corde plus complexe est requise.

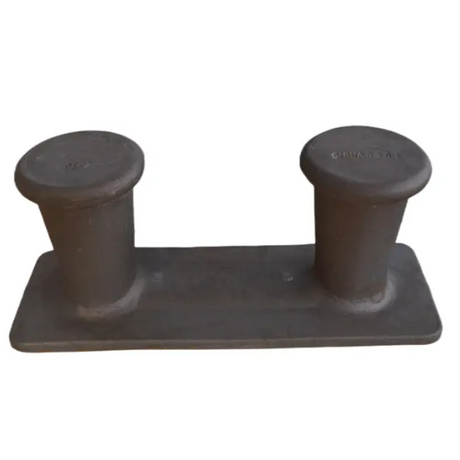

Qu'est-ce qu'un double bit ?

Un double bitt se compose de deux poteaux verticaux reliés par une base commune ou un support structurel. Cette disposition crée plus d'espace pour les virages de ligne et donne aux opérateurs un meilleur contrôle lors de la manipulation des cordes d'amarrage.

Les doubles bitts sont couramment utilisés lorsque :

• des charges d'amarrage plus importantes sont impliquées

• une meilleure séparation des cordes est nécessaire

• plusieurs lignes peuvent être traitées dans une seule zone

• les équipages de pont ont besoin de plus de flexibilité lors des opérations de sécurisation

Par rapport à un bitt simple, un bitt double offre généralement un contrôle opérationnel amélioré et une manipulation de ligne plus équilibrée. Il est largement utilisé sur les navires commerciaux, les embarcations portuaires et les structures marines où les charges d'amarrage et la fréquence de travail sont plus élevées.

Caractéristiques typiques d'un double mors

• Deux poteaux verticaux

• Meilleure répartition et contrôle de la corde

• Plus adapté aux opérations plus lourdes

• Permet une disposition des lignes plus flexible

• Courant dans les applications marines commerciales et industrielles

Dans de nombreux projets marins, le double bitt est considéré comme l'option la plus polyvalente pour l'amarrage à usage général.

Qu’est-ce qu’un Kevel ?

Un kevel est un accessoire d'amarrage à profil bas, généralement conçu avec de larges bras ou cornes en saillie plutôt que de hauts poteaux verticaux. Il est utilisé pour sécuriser les amarres tout en maintenant une obstruction du pont relativement faible.

Les kevels sont généralement sélectionnés lorsque :

• les raccords de pont à profil bas sont préférés

• le guidage par câble doit suivre un chemin de pont spécifique

• l'espace sur le pont et les mouvements de l'équipage doivent être soigneusement gérés

• l'application bénéficie d'un assurage rapide des lignes autour des bras saillants

Par rapport aux bitts, une quille a généralement une hauteur totale inférieure et une géométrie de fixation de corde différente. Cela le rend utile dans certaines configurations de navires, en particulier lorsque les raccords hauts et saillants ne sont pas souhaitables.

Caractéristiques typiques d'une quille

• Profil plus bas que la plupart des bitts

• Bras latéraux ou cornes pour sécuriser la corde

• Utile là où le dégagement du pont est important

• Souvent choisi pour des directions de ligne spécifiques et des configurations de pont compactes

• Peut réduire les interférences avec le mouvement du pont dans certaines zones

Bien que les kevels soient pratiques dans de nombreuses conceptions, ils ne constituent pas toujours le meilleur choix pour une manutention intensive ou multiligne par rapport aux doubles bitts.

Différences structurelles et opérationnelles

Les plus grandes différences entre les bitts simples, les bitts doubles et les kevels apparaissent à la fois dans la structure et dans le fonctionnement quotidien . Leur forme influence directement la façon dont le câble est conduit et la façon dont la charge est transférée dans le pont.

Comparaison structurelle

• Bitt simple : un poteau vertical, structure simple, installation compacte

• Double bitt : deux poteaux verticaux, contrôle de ligne amélioré, empreinte au sol plus importante

• Kevel : forme discrète avec bras saillants, obstruction verticale réduite

Comparaison opérationnelle

• Bitt simple : idéal pour un amarrage simple avec une complexité de ligne limitée

• Double bitt : meilleur pour une manipulation contrôlée, des charges plus lourdes et une disposition plus flexible des cordes

• Kevel : utile lorsqu'une faible hauteur et des modèles d'assurage de corde spécifiques sont souhaités

Comparaison de Single Bitt, Double Bitt et Kevel

Caractéristique	Single Bitt	Double Bitt	Kevel
Structure de base	Un poteau vertical	Deux poteaux verticaux	Corps discret avec bras/cornes
Empreinte du pont	Petit	Moyen à grand	Généralement compact à moyen
Flexibilité de manipulation des cordes	Limité	Haut	Modéré
Convient à plusieurs lignes	Limité	Mieux	Dépend de la taille et de la disposition
Répartition de la charge	Plus concentré	Plus équilibré	Dépend de la structure et des fondations
Obstruction du pont	Moyen	Moyen à élevé	Faible
Idéal pour	Points d'amarrage simples	Amarrage commercial général	Dispositions de pont à profil bas

Cette comparaison montre que le « meilleur » ajustement dépend de la question de savoir si le projet valorise la simplicité, la flexibilité ou le profil de terrasse bas..

Considérations sur la manutention des cordes et la charge

L'un des facteurs les plus importants lors de la sélection est la manière dont le raccord se comporte lors de la manipulation réelle du câble. Une ferrure d'amarrage doit non seulement résister à la charge, mais également permettre un fonctionnement sûr et efficace du câble.

Manipulation de corde à un bout

Un seul bitt fonctionne bien lorsqu'une ligne peut être assurée proprement et que la corde est simple. Cependant, il offre moins de séparation lors de la gestion de plusieurs virages ou de plus d’une ligne dans la même zone. Cela peut rendre les opérations moins efficaces sur les ponts très fréquentés.

Manipulation de corde à double mors

Un double bitt offre une meilleure organisation de la corde car les deux poteaux permettent un enroulement et une distribution de ligne plus contrôlés. Il est plus facile pour les équipages de pont de gérer les amarres avec une séparation améliorée, en particulier dans les opérations commerciales ou à haute fréquence.

C’est l’une des raisons pour lesquelles les doubles bitts sont souvent préférés pour :

• plus gros navires

• cycles d'amarrage répétés

• tensions de ligne plus fortes

• dispositions de lignes plus complexes

Manipulation de corde Kevel

Une quille peut être efficace lorsque la direction de la ligne est prévisible et que la conception du navire bénéficie d'un profil d'ajustement plus bas. Il peut permettre une sécurisation pratique des câbles dans des zones de pont compactes, mais son aptitude opérationnelle dépend fortement du type de câble, de l'angle d'attaque et de la méthode de travail.

Le transfert de charge est important

La charge n’est jamais seulement une question de force d’ajustement. Les acheteurs doivent également évaluer :

• exigences de renforcement du pont

• conception de plaque de base ou de fondation

• détails de connexion par soudure ou par boulon

• angle de ligne pendant le service

• Charges d'amarrage maximales et répétées attendues

Un raccord qui semble suffisamment solide sur le papier peut néanmoins fonctionner mal si la structure du pont ou le câble ne sont pas correctement adaptés.

Considérations sur la manipulation et l’application des cordes

Considération	Single Bitt	Double Bitt	Kevel
Fonctionnement sur une seule ligne	Bien	Bien	Bien
Gestion multiligne	Limité	Mieux	Modéré
Contrôle lors d'une utilisation intensive	Modéré	Plus fort	En fonction de l'application
Utilisation d'une terrasse compacte	Bien	Équitable	Bien
Disposition des cordes adaptée à l'équipage	Basique	Mieux	Modéré
Exigence de profil bas	Équitable	Équitable	Meilleur
Amarrage commercial lourd	Parfois adapté	Souvent préféré	Cela dépend de la conception

Quel raccord fonctionne le mieux dans différentes applications ?

Il n’existe pas de réponse universelle pour chaque navire ou projet. La meilleure option dépend de la disposition du pont, de la taille du navire, de la charge d'amarrage et de la routine d'exploitation.

Quand un seul bit fonctionne mieux

Un seul bit est souvent le meilleur choix lorsque :

• la superficie du pont est limitée

• le point d'amarrage ne gère qu'une seule ligne

• le navire est plus petit ou a des opérations de pont plus simples

• les acheteurs veulent un raccord compact et économique

• l'exigence de charge est modérée et clairement définie

Les applications typiques peuvent inclure :

• petits bateaux et navires de service

• points d'amarrage secondaires

• zones de pont à espace limité

• applications marines utilitaires simples

Quand un double bit fonctionne mieux

Un double bit est souvent le meilleur choix lorsque :

• le navire gère des charges d'amarrage plus importantes

• le contrôle de la ligne est important

• plusieurs tours de corde ou une fixation plus flexible sont nécessaires

• le projet est de nature commerciale ou industrielle

• les équipages de pont ont besoin de plus d’efficacité opérationnelle

Les applications typiques peuvent inclure :

• navires de cargaison

• remorqueurs

• barges

• navires de soutien offshore

• projets de chantiers navals et de terminaux

• ponts de travail robustes

Quand un kevel fonctionne mieux

Une quille est souvent le meilleur choix lorsque :

• le projet nécessite un raccord à profil plus bas

• la circulation sur le pont ou le dégagement du pont est une préoccupation

• la direction du câble s'adapte à la géométrie du quille

• la disposition du navire ne favorise pas les bitts plus grands

• l'application valorise l'intégration compacte

Les applications typiques peuvent inclure :

• certaines configurations de petits et moyens navires

• zones d'amarrage sur le pont latéral

• zones de pont avec contraintes de mouvement

• projets où une faible saillie est souhaitable

Dans la pratique, de nombreux acheteurs ne se demandent pas quel est le « meilleur » raccord en général. Ils demandent quel raccord convient le mieux au point d'amarrage exact, à la disposition des cordes et à l'état du pont..

Comment les acheteurs comparent les options Bitt et Kevel dans les projets

Pour les chantiers navals, les entrepreneurs maritimes et les équipes d'approvisionnement, le choix entre un bitt simple, un bitt double ou une quille se résume généralement à une combinaison de critères techniques et opérationnels.

1. Vérifiez le nombre de lignes traitées à chaque point

Si le point d'amarrage est destiné à une simple ligne, un seul bitt peut suffire. Si plus de contrôle ou plusieurs virages sont attendus, un double bitt est souvent le choix le plus sûr.

2. Vérifiez l'angle d'avance du câble

La direction de la ligne d'amarrage affecte fortement les performances d'accrochage. Les Kevels peuvent très bien fonctionner dans certaines configurations de leads, mais moins efficacement dans d'autres. Le chemin de câble doit toujours être vérifié par rapport à la géométrie de montage.

3. Adaptez l'accastillage à l'aménagement du pont

Si le raccord est situé dans un chemin piétonnier ou dans une zone d'opération étroite, une solution à profil plus bas telle qu'une quille peut être plus pratique. Si l'espace le permet et que la manipulation de la corde est plus exigeante, un double mors peut offrir de meilleures performances.

4. Comparez la fréquence de fonctionnement

Pour les navires ou les installations avec des cycles d'accostage fréquents, la facilité de manipulation du câble devient plus importante. Dans de tels cas, les doubles bitts offrent souvent un meilleur confort d’utilisation à long terme.

5. Confirmer la capacité de charge et le support structurel

Les acheteurs doivent examiner non seulement les dimensions et les matériaux de montage, mais également :

• charge nominale

• norme de fabrication

• conception de base

• besoins de renforcement

• compatibilité avec les dessins du projet et les exigences de classe

6. Pensez à l’entretien et à la durabilité

Un bon équipement d'amarrage doit permettre un service à long terme dans un environnement marin corrosif. Le traitement de surface, la sélection des matériaux, la qualité des soudures et la cohérence de la fabrication sont tous importants dans l'évaluation du projet.

7. Travaillez avec un fournisseur qui comprend le contexte de l'application

Un fournisseur expérimenté doit non seulement fournir un modèle de catalogue, mais également aider à évaluer :

• type de navire

• taille de ligne

• disposition du pont

• habitude de fonctionnement

• état d'installation

• exigences des spécifications du projet

C'est souvent la différence entre le simple achat d'un équipement et le choix de la bonne solution d'amarrage.

Conclusion

Les bitts simples, les bitts doubles et les kevels jouent tous un rôle important dans les systèmes d'amarrage marins, mais chacun répond à un objectif opérationnel différent.

Un seul bitt est un choix pratique pour les aménagements compacts et les points d'amarrage simples. Un mors double est souvent la solution préférée pour les opérations commerciales et intensives car il offre un meilleur contrôle de la corde, une flexibilité améliorée et une manipulation plus équilibrée. Une quille est particulièrement utile lorsqu'un raccord à profil bas est requis et que l'aménagement du pont bénéficie d'une obstruction réduite.

Pour les chantiers navals, les entrepreneurs maritimes et les acheteurs de projets, le meilleur choix consiste à évaluer les besoins en matière de manutention des câbles, l'espace sur le pont, les conditions de charge et l'efficacité du travail , plutôt que de sélectionner uniquement en fonction de l'apparence ou des habitudes. Le bon dispositif d'amarrage peut améliorer à la fois la sécurité du pont et les performances opérationnelles à long terme.

FAQ

1. Quelle est la différence entre un bit simple et un bit double ?

Un bitt simple a un montant vertical, tandis qu'un bitt double en a deux. Les mors doubles offrent généralement une meilleure flexibilité de manipulation du câble et conviennent mieux aux opérations d'amarrage plus lourdes ou plus complexes.

2. À quoi sert une quille dans les applications marines ?

Une quille est utilisée comme raccord d'amarrage à profil bas pour fixer les cordes sur le pont. Il est souvent choisi lorsque le dégagement du pont, la disposition compacte ou la saillie réduite sont importants.

3. Quel dispositif d'amarrage convient le mieux aux applications lourdes ?

Dans de nombreux cas, un mors double est préférable pour les applications lourdes car il offre un meilleur contrôle de la ligne et une manipulation plus flexible du câble. La sélection finale dépend toujours de la capacité de charge et de la structure du pont.

4. Un kevel est-il meilleur qu'un bitt ?

Pas dans tous les cas. Une quille est préférable dans certains agencements de ponts à profil bas, tandis qu'un bitt peut être préférable pour les opérations d'amarrage plus lourdes ou plus flexibles. Le bon choix dépend du récipient et de l'application.

5. Quand dois-je choisir un seul bit ?

Un seul bitt est un bon choix lorsque la disposition d'amarrage est simple, que l'espace sur le pont est limité et qu'une seule ligne doit être manipulée à un point précis.

6. Pourquoi les chantiers navals utilisent-ils souvent des bittes doubles ?

Les chantiers navals choisissent souvent des bitts doubles car ils sont polyvalents, pratiques pour les navires commerciaux et plus faciles à utiliser pour les équipages de pont lors des opérations d'amarrage exigeantes.

7. Que doivent comparer les acheteurs lors du choix entre les bitts et les kevels ?

Les acheteurs doivent comparer les exigences de charge, les angles d’avance des câbles, le nombre de lignes manipulées, l’espace sur le pont, les besoins de l’équipage, les conditions d’installation et la résistance à la corrosion.
