DF-343-5
Le couvercle de trappe surélevé étanche DF-343-5 est une trappe étanche à surbau surélevé (col surélevé) , largement installée sur le pont du navire et sur les dessus des réservoirs pour l'accès aux compartiments, l'inspection, le nettoyage et l'entretien des réservoirs. Différente des écoutilles de pont affleurantes, cette écoutille surélevée est dotée d'un surbau surélevé, qui empêche efficacement les éclaboussures d'eau de pont, de pluie et d'eau de mer de s'écouler dans les réservoirs ou les compartiments, offrant ainsi des performances d'étanchéité fiables pour les systèmes de réservoirs marins. Équipée de plusieurs pinces à dégagement rapide à bascule, cette trappe peut être entièrement ouverte ou fermée sans aucun outil. La connexion articulée maintient le couvercle attaché au surbau lorsqu'il est ouvert, évitant ainsi sa chute ou sa perte. Le joint en caoutchouc sur tout le périmètre assure une étanchéité continue sous la pression de service nominale. L'ensemble de l'unité est fabriqué en acier au carbone et fini avec une peinture anticorrosion époxy marine orange très résistante. Il s'agit d'un élément d'équipement maritime standard pour les cargos, les bateaux de pêche, les bateaux de travail, les réservoirs de ballast, les réservoirs de mazout, les réservoirs d'eau douce et les réservoirs d'eaux usées. Une mise à niveau des matériaux vers l'acier inoxydable et des dimensions personnalisées sont disponibles pour les commandes en gros des chantiers navals.
Modèle : DF-343-5
Nom du produit : couvercle de trappe surélevé étanche / trappe étanche à surbau surélevée.
Type : rond, ouverture rapide, pince à bascule multiple, surbau surélevé
Matériau principal : acier au carbone Q235/Q345 ; Acier inoxydable SUS304 / SUS316L en option
Traitement de surface : Peinture époxy marine anti-corrosion orange ; revêtement personnalisé disponible
Joint d'étanchéité : Caoutchouc nitrile NBR / EPDM / Silicone (sélectionner par support)
Structure : surbau surélevé + couvercle à charnière + sauterelles multi-rapides
Pression de service : 0,25 MPa ~ 0,6 MPa
Diamètre standard : DN300, DN400, DN450, DN500, DN600 ; ID personnalisé disponible
Température de fonctionnement : -20 ℃ ~ +120 ℃, dépend du matériau du joint
Milieu : Eau de ballast, fioul, eau douce, eaux usées, liquide chimique léger
Application : pont de navire marin, réservoir de ballast, réservoir de mazout, réservoir d'eau, ouverture d'accès au réservoir d'eaux usées

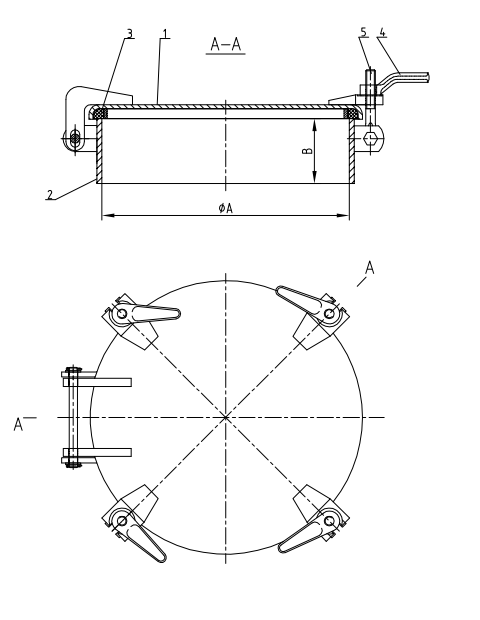

TRAPPE ÉTANCHE ÉLEVÉE POUR 4 CHIENS
| Modèle no. | Φa | B | Wt. (LBS) |
| DF-343-5 | 19 ' | 5' | 99 |
| NON. | Nom et spécifications | Qté | Matériel |
| 1 | COUVERTURE | 1 | STEEL |
| 2 | Coaming | 1 | STEEL |
| 3 | Joint | 1 | Néoprène |
| 4 | POIGNÉE DE CHIEN | 4 | FONTE |
| 5 | Tumble | 4 | BRONZE |
DÉTAIL
Présentation de notre panneau de trappe surélevé étanche, spécialement conçu à des fins logistiques. Ce produit de qualité professionnelle est méticuleusement conçu pour résister à diverses conditions météorologiques, assurant ainsi une protection optimale à votre précieuse cargaison.
Construit avec des matériaux de la plus haute qualité, ce panneau de trappe garantit une durabilité et une longévité exceptionnelles. Ses propriétés d'étanchéité protègent vos opérations logistiques des éléments les plus agressifs, notamment la pluie, la neige et les températures extrêmes.
Conçu pour s'intégrer parfaitement à votre configuration logistique, ce panneau de trappe surélevé étanche offre une installation sans tracas et un accès facile à votre cargaison. Ses performances fiables garantissent que vos marchandises restent sécurisées et intactes tout au long du processus de transport.
Avec un ton de voix professionnel, cette description de produit met en évidence les principales caractéristiques de notre panneau de trappe surélevé étanche pour la logistique. Faites confiance à sa qualité supérieure et à ses capacités de résistance aux intempéries pour élever vos opérations logistiques vers de nouveaux sommets d’efficacité et de fiabilité.
✅ Conception d'hiloire surélevée : structure de col surélevée, empêche la pénétration d'eau de mer et d'eau de pluie sur le pont, avantage d'étanchéité du noyau
✅ Pinces à bascule rapides sans outils : loquets à plusieurs battants, ouverture et fermeture rapides, permettant de gagner du temps pour l'inspection et l'entretien du réservoir.
✅ Couvercle de trappe à charnière : le couvercle reste connecté au surbau après ouverture, fonctionnement sûr sur le pont du navire.
✅ Joint en caoutchouc étanche sur tout le périmètre : joint continu, performance fiable d'étanchéité et de résistance à la pression ✅ Construction marine en acier au carbone : haute résistance structurelle, résiste aux éclaboussures de vagues marines et à la pression interne du réservoir.
✅ Revêtement Epoxy Marine Orange : Antirouille et anticorrosion pour environnement marin d'eau salée
✅ Forme ronde : répartition uniforme des contraintes, nettoyage facile du réservoir et inspection interne
✅ Conforme aux normes marines : convient pour la construction de navires neufs, la réparation de navires et les pièces de rechange d'accastillage marin.
✅ Personnalisable : option acier inoxydable, diamètre personnalisé, couleur du revêtement et pression nominale disponibles
Navire et navire : cargo, bateau de pêche, bateau de travail, barge, trappe d'accès aux réservoirs de yacht
Réservoirs marins : Réservoir de ballast, réservoir de mazout, réservoir d'eau douce, réservoir de cale et d'eaux usées
Ingénierie offshore et marine : trappe d'inspection de plate-forme à petit compartiment
Chantier naval et réparation de navires : construction de nouveaux navires et réaménagement de navires, équipement marin de rechange
Réservoir industriel : réservoir de stockage offshore, récipient de liquide avec exigence de prévention des éclaboussures/infiltrations d'eau
FAQ
R : Le couvercle de trappe surélevé étanche est une trappe d'accès marine avec un surbau surélevé (col surélevé). Le rebord surélevé empêche l'eau du pont et les éclaboussures d'eau de mer de pénétrer dans le réservoir ou le compartiment. Il est doté d'un joint en caoutchouc étanche pour empêcher la pénétration de l'eau, utilisé pour l'inspection des réservoirs, le nettoyage et l'accès à la maintenance sur les navires.
R : La trappe d'hiloire surélevée a un col saillant au-dessus du pont. Il bloque l'eau du pont, idéal pour les réservoirs et les zones humides du pont. La trappe affleurante se trouve au niveau de la surface du pont, utilisée pour les passerelles où les saillies doivent être évitées. Notre DF-343-5 est le type étanche surélevé pour les ouvertures de réservoir.
R : Les trappes à boulons traditionnelles nécessitent de desserrer des dizaines de boulons, ce qui est lent. Nos pinces à sauterelles multiples peuvent être ouvertes et fermées manuellement sans outils. Il accélère considérablement les travaux d’inspection, de nettoyage et d’échantillonnage des réservoirs à bord des navires.
R : La version standard est en acier au carbone avec un revêtement époxy marin orange. Pour l'eau salée lourde ou les milieux corrosifs, nous pouvons passer à l'acier inoxydable SUS304 ou SUS316L. Le joint peut être en NBR (huile), EPDM (eau) ou en silicone (haute température).
R : Norme DF-343-5 évaluée pour 0,25 ~ 0,6 MPa. Des versions à plus haute pression peuvent être fabriquées sur mesure. Veuillez fournir votre pression de travail, votre milieu et votre diamètre lors de l'envoi de votre demande.
R : Oui, nous pouvons fournir des certifications liées au CCS, à l’ABS et à la BV pour les commandes en vrac des chantiers navals. Informez-nous des exigences en matière de certificat au stade du devis.
R : Tailles DN standard : DN300, DN400, DN450, DN500, DN600. Un diamètre intérieur personnalisé, une épaisseur de paroi et une hauteur d'hiloire sont disponibles pour les grosses commandes. Envoyez votre dessin ou vos spécifications techniques pour un devis.
