Le SB311 Cargo Marine Snatch Block Redéfinit l'efficacité de la manipulation des marchandises marines, fournissant une solution critique de la force pour la force pour les opérations de levage et de remorquage à bord des navires et des plates-formes offshore.
| Quantité: | |
|---|---|
SB311-24 '* 25T

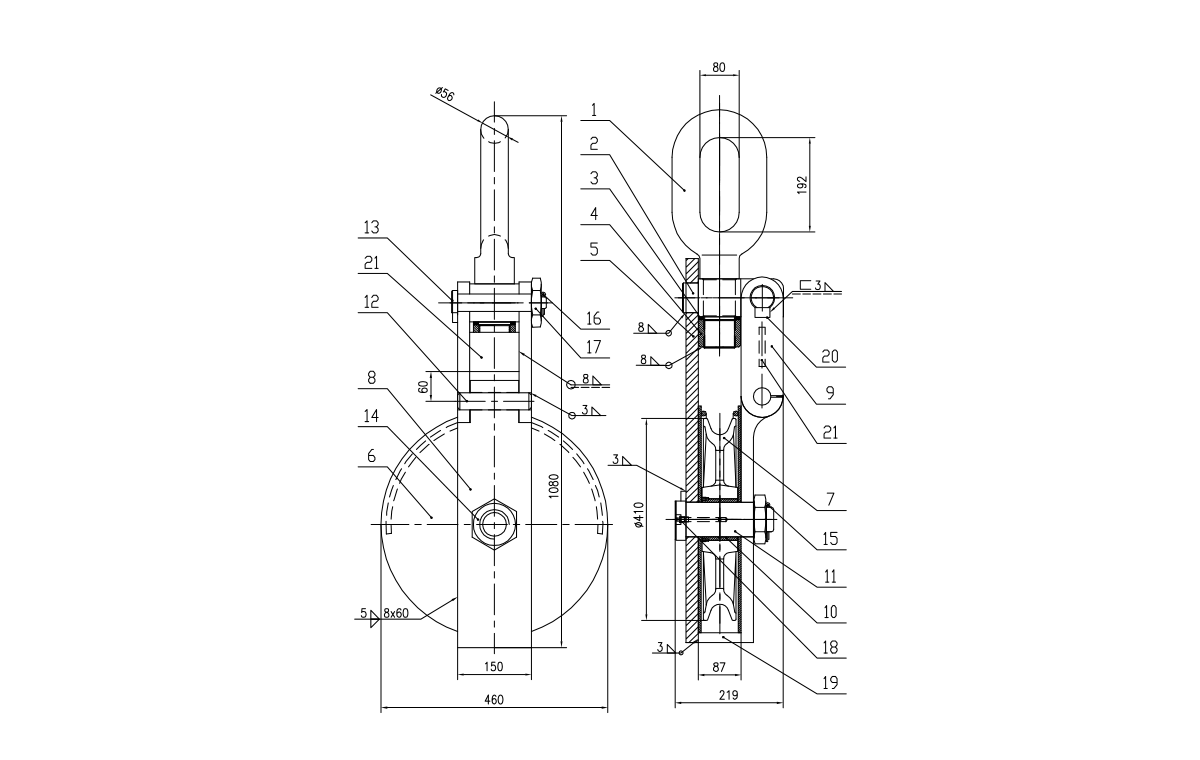

Bloc d'arnature SB311
| Modèle | Poids (kg) | SWL (T) | Tl (t) |
| SB311-8 '× 2,5T | 29 | 2.5 | 10 |
| SB311-10 '× 3T | 40 | 3 | 12 |
| SB311-12 '× 5T | 46 | 5 | 20 |
| SB311-14 '× 6T | 65 | 6 | 24 |
| SB311-14 '× 8T | 70 | 8 | 32 |
| SB311-16 '× 8T | 98 | 8 | 32 |
| SB311-16 '× 10T | 104 | 10 | 40 |
| SB311-16 '× 15T | 137 | 15 | 60 |
| SB311-18 '× 15T | 153 | 15 | 60 |
| SB311-18 '× 20T | 204 | 20 | 80 |
| SB311-20 '× 25T | 260 | 25 | 100 |
| SB311-24 '× 50T | 360 | 50 | 150 |
| Article | Description | Qté | Poids |
| 1 | Longue bague | 1 | 29.3 |
| 2 | Faisceau | 1 | 24 |
| 3 | Entretoise | 1 | 0.32 |
| 4 | Écrou rond | 1 | 2.4 |
| 5 | Dos fort | 1 | 41.34 |
| 6 | Assiette de garde | 2 | 29.84 |
| 7 | Poulie | 1 | 62 |
| 8 | Arbre | 1 | 11.26 |
| 9 | Plaque de connexion | 2 | 18.62 |
| 10 | Épingle | 1 | 3 |
| 11 | Palette | 1 | 2.25 |
| 12 | Assiette à charnière | 1 | 27.8 |
| 13 | Noix | 1 | 1.16 |
| 14 | Buisson | 1 | 1.68 |
| 15 | Plaque de connexion | 1 | 3.1 |
| 16 | Plaque de connexion | 1 | 1.09 |
| 17 | Bloc fixe | 2 | 0.12 |
| 18 | Noix | 1 | |
| 19 | Épingle | 1 | |
| 20 | Épingle | 1 | |
| 21 | Zerk | 2 |
Étant donné que la logistique maritime exige des délais de redressement plus rapides et des capacités de charge plus lourdes, ce bloc d'arrachement combine une construction robuste avec un opération à faible friction pour améliorer la sécurité et la productivité opérationnelles. En axér pour gérer des charges de travail sûres jusqu'à 50 tonnes (490 kN), le SB311 dispose d'une poulie de 16 pouces de diamètre avec des roulements de précision, des cordes métalliques et des élingues synthétiques de 22 mm à 32 mm de diamètre. Son cadre en acier forgé avec une conception de broches à libération rapide permet une insertion rapide de la corde sans filetage, ce qui le rend indispensable pour la réponse d'urgence et les opérations de cargaison de routine.
Le SB311 incorpore une poulie en acier durci avec une finition de rainure polie (RA 0,8 μm) qui minimise l'abrasion de la corde et réduit la perte de frottement à moins de 3%. La poulie tourne sur les bagues en bronze auto-lubrifiantes évaluées pour plus de 10 000 cycles de fonctionnement sans entretien, assurant des performances en douceur même dans les environnements d'eau salée. Cette conception maintient l'intégrité de la corde tout en maximisant l'efficacité du transfert de charge.
Fabriqué en acier au carbone forgé (ASTM A668 M) avec une résistance à la traction dépassant 800 MPa, le cadre résiste aux charges latérales jusqu'à 125% de SWL. La plaque latérale à libération rapide comprend une goupille de verrouillage à ressort avec un Cotter de sécurité qui empêche l'ouverture accidentelle pendant le fonctionnement. Tous les composants porteurs subissent une inspection magnétique des particules pour éliminer les défauts internes.
L'ensemble entier reçoit un revêtement galvanisé à trempette à chaud (minimum de 85 μm d'épaisseur) répondant aux normes ASTM A153, offrant une résistance à la corrosion supérieure dans les environnements d'eau salée. Des composants critiques comme l'essieu et les bagues sont construits à partir de 316 en acier inoxydable pour empêcher la saisie. La rainure de la poulie comprend un indicateur d'usure qui devient visible lorsque 10% de l'épaisseur du matériau est perdue.
En redirigeant la force d'une corde ou d'un câble, le SB311 double effectivement la capacité de levage des systèmes de treuil tout en réduisant la force de fonctionnement requise de moitié. Cet avantage mécanique permet de gérer les charges plus lourdes avec l'équipement existant et réduit la fatigue de l'opérateur pendant les opérations prolongées.
La plaque latérale chargée à ressort permet une insertion rapide et l'élimination des cordes sans filetage, réduisant le temps de configuration jusqu'à 70% par rapport aux conceptions de blocs traditionnelles. Cette fonctionnalité est particulièrement précieuse dans les situations d'urgence où le déploiement rapide peut empêcher les dommages causés par le fret ou améliorer la sécurité.
Le bloc d'arnature accueille les cordes métalliques (IPS de grade 6x37) et les cordes synthétiques en polyéthylène à module élevé (HMPE) dans la plage de diamètre de 22-32 mm. La rainure de la poulie polie est spécifiquement conçue pour éviter les dommages à la fibre de corde synthétique tout en maintenant une adhérence sécurisée pendant les opérations.
En plus du Cotter de sécurité sur la broche de libération, le bloc comprend une broche d'indicateur de charge qui s'étend visiblement lorsque 110% de SWL est dépassé, alertant les opérateurs des conditions de surcharge potentielles. La conception du cadre comprend des poignées positionnées pour garder les doigts à l'écart des points de pincement pendant le fonctionnement.
Les bagues en bronze doivent être inspectées tous les trimestres pour des signes d'usure, et la rainure de la poulie nettoyée régulièrement pour éliminer les débris. Une application légère de graisse de qualité marine est recommandée tous les 500 cycles, ou mensuellement dans des applications à usage lourd. L'inspection annuelle devrait vérifier la galvanisation de l'intégrité et de l'alignement de la poulie.
