DF-464-5
HEE

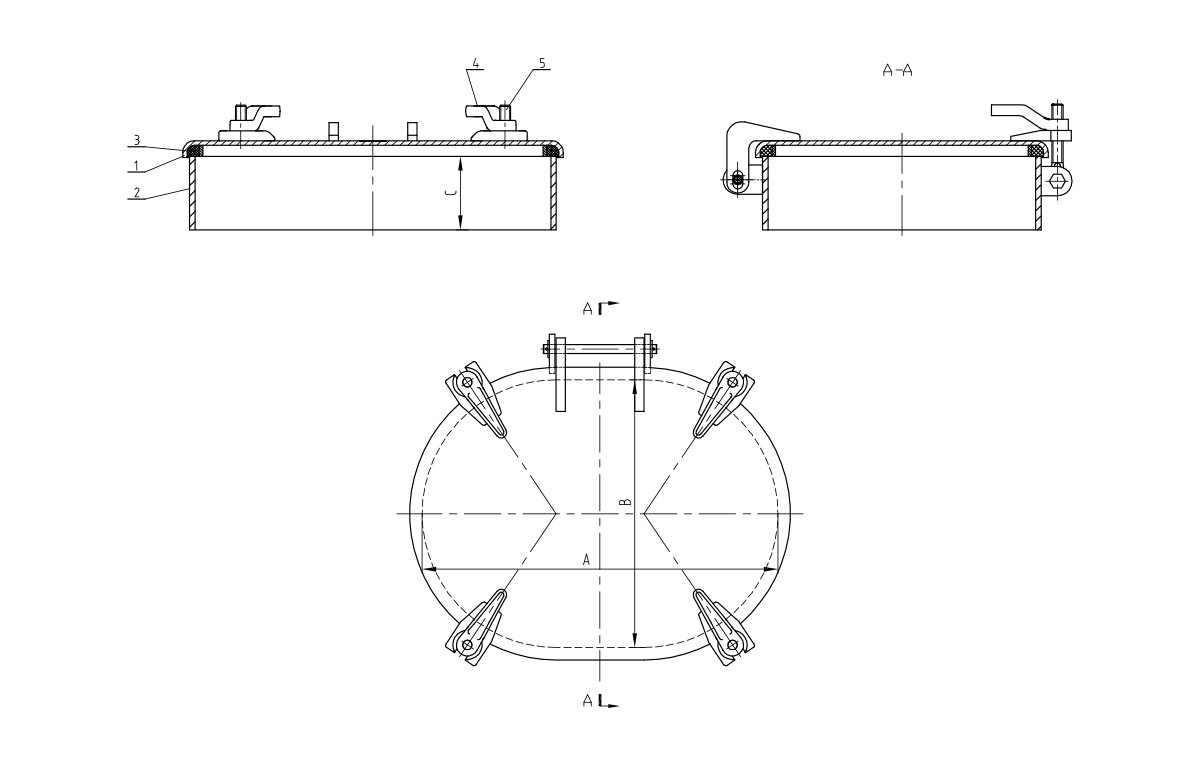

DF-464-5 / DF-174-5 4 Hatche de chasse surélevée de chiens
Modèle no. | A | B | C | Wt. (LBS) |
| DF-464-5 | 24 1/4 ' | 18 1/4 ' | 5 ' | 112 |
| DF-174-5 | 23 ' | 15 ' | 5 ' | 95 |
| NON. | Nom et spécifications | Qté | Matériel |
| 1 | COUVERTURE | 1 | STEEL |
| 2 | Coaming | 1 | STEEL |
| 3 | Joint | 1 | Néoprène |
| 4 | Poignée de chien | 4 | Fonte |
| 5 | Tumble | 4 | BRONZE |
La trappe marine à eau surélevée à 4 chiens offre une solution équilibrée pour les besoins d'accès marin, combinant des performances d'étanchéité fiables avec un fonctionnement simple. Alors que les navires de taille moyenne recherchent un équipement qui équilibre les fonctionnalités et la rentabilité, cette trappe est devenue un aliment de base dans la pêche commerciale, les bateaux de travail et les navires de patrouille côtière. Avec une taille d'ouverture standard de 20 × 16 pouces et un poids de 120 lb, il offre un accès suffisant pour le personnel d'entretien tout en maintenant une intégrité étanche dans des conditions de mer modérées. Le système de verrouillage à quatre dogues offre un compromis pratique entre la simplicité de moins de verrous et la scellage amélioré de systèmes plus complexes.
Les quatre chiens en acier inoxydable réglables sont positionnés à des intervalles de 90 ° autour du périmètre de trappe, garantissant une distribution de pression équilibrée à travers la surface d'étanchéité. Chaque chien présente un ajustement de la great fin pour compenser les irrégularités du pont, avec un indicateur visible montrant un engagement approprié. Cette conception symétrique garantit une compression cohérente même si le navire fléchit pendant le fonctionnement.
Le couvercle de la trappe combine un cadre en acier avec un panneau de polymère renforcé composite, réduisant le poids de 25% par rapport aux conceptions entièrement en acier tout en maintenant l'intégrité structurelle. La surface composite résiste à la dégradation des UV et à l'exposition aux produits chimiques, tandis que le cadre en acier fournit des points de fixation sécurisés pour le mécanisme de verrouillage et l'assemblage de charnière. Cette construction hybride minimise les exigences de maintenance dans des environnements difficiles.
Équipée d'une poignée ergonomique surdimensionnée et d'un système de levier intégré, la trappe peut être actionnée avec un effort minimal, même dans des conditions froides avec des mains gantées. Le profil surélevé fournit 3 pouces de dégagement au-dessus du pont, facilitant un accès facile à l'adhérence tout en créant une lèvre protectrice contre le ruissellement de l'eau. Tous les composants de fonctionnement sont conçus pour la maintenance et le remplacement sans outils.
Le système à quatre dogues offre une meilleure distribution de pression que les conceptions à 3 chiens tout en restant plus simple à fonctionner que les modèles à 6 chiens, offrant un équilibre optimal des performances d'étanchéité et de l'efficacité opérationnelle. Cette configuration est particulièrement efficace pour les ouvertures de taille moyenne où la compression uniforme est essentielle, mais un verrouillage complexe n'est pas nécessaire.
L'éclosion maritime à l'eau surélevée à 4 chiens maintient une intégrité étanche à l'eau à des pressions hydrostatiques jusqu'à 3 psi , adaptées à la plupart des applications de pont et de coque sur les navires côtiers et offshore fonctionnant dans les conditions de l'État de la mer 5.
Oui, le système de verrouillage comprend un mécanisme de verrouillage à double face qui permet une fermeture sécurisée de chaque côté de la trappe. Cette fonction améliore la sécurité en offrant une capacité de confinement, quelle que soit l'accès secondaire nécessaire.
Le joint primaire se compose d'un joint en caoutchouc nitrile évalué pour des températures de -30 ° C à 100 ° C, offrant une excellente résistance à l'exposition au pétrole, au carburant et à l'eau. Des joints EPDM en option sont disponibles pour les applications nécessitant une résistance chimique accrue ou une tolérance à la température plus large.
Le couvercle composite renforcé résiste à la charge du vent jusqu'à 100 nœuds, tandis que le système de verrouillage sécurisé empêche l'ouverture accidentelle en mer lourde. Le canal de drainage autour du périmètre détourne l'eau de la surface d'étanchéité, en maintenant l'intégrité même pendant les fortes précipitations ou le lavage du pont.
